Przykłady instalacji ogrzewania sufitowego i podłogowego

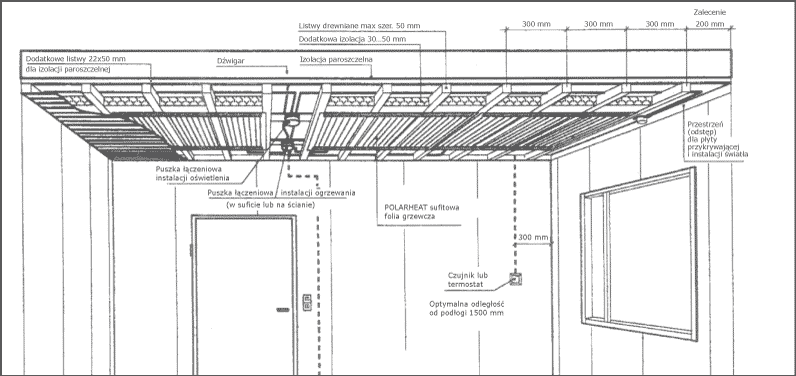

Folie grzewcze powinny być zainstalowane (w zależności od wielkości strat cieplnych obiektu) na 50-80% całkowitej powierzchni sufitu. Aby zapewnić prawidłowy odbiór ciepła z folii grzewczej i nie dopuścić do osiągnięcia przez nią nadmiernej temperatury materiały pokryciowe sufitu powinny mieć grubość nie większą niż:
– 16 mm dla desek i płyt drewnopochodnych (OSB i wiórowych)
– 13 mm dla płyt gipsowo-kartonowych.

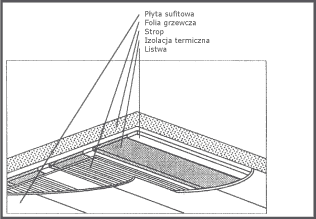

Nie należy stosować paneli i boazerii z plastiku. Folia grzewcza nie może znajdować się nad przeszkodą np. ścianą działową, szafą podsufitową itp. W prawidłowo wykonanej instalacji sufitowej folia grzewcza styka się na całej powierzchni z elementem podtrzymującym od dołu np. płytą gipsowo-kartonową i izolacją termiczną od góry. Jest to warunek osiągnięcia optymalnej efektywności grzewczej.
Tabela mocy (W) i długości (cm) folii sufitowej o wydajności 150 W/m² i napięciu zasilającym 230 V
Mocfolii (W)Długość folii w poszczególnych szerokościach (cm)cena/rolka
306090120
135 15010075 €24
185410205140105€28
210460230155115€32
245540270180135€37
280620310205155€43
315700350235175€48
360 400270200€56
420 460310230€65
490 540360270€76
570 630420315€88
630   350€98
720   400€112
980   540€152
1140   630€177

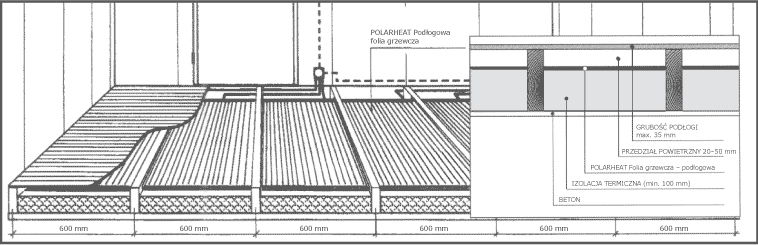

W instalacji ogrzewania podłogowego bezpośrednie stykanie się folii z podłogą jest niedopuszczalne. Konieczne jest zastosowanie odpowiedniej szczeliny powietrznej. Końce folii należy przymocować listwami, co uniemożliwi samoistne zrolowanie
Tabela mocy (W) i długości (cm) folii podłogowej o wydajności 90 W/m² i napięciu zasilającym 230 V

Mocfolii (W)Długość(cm) szerokośćcena/rolka
10019054€20
13529054€31
15033054€36
18541054€44
21547054€51
26056554€61
